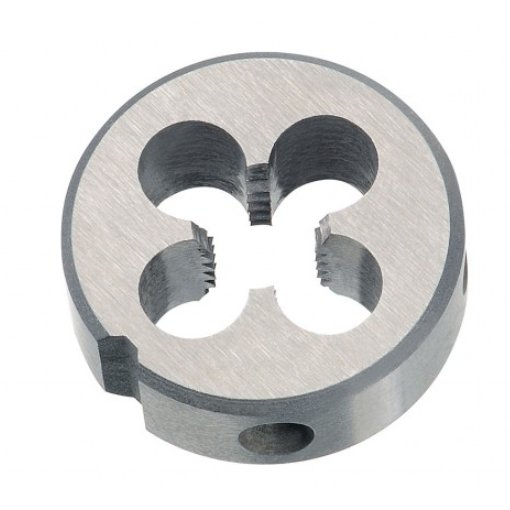

Schneideisen DIN 223 HSS 6G M68

Beschreibung
Hersteller

Schneideisen DIN 223 HSS 6G

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 223 (DIN EN 22568)
Form: geschlossene Ausführung (Form B)
Material: HSS
Toleranz: 6g
Gewindenorm: DIN 13

Technische Daten

Artikelnummer	Nennmaß D		Außen-Ø o/d
27402	M 1x0,25		16x5
27404	M 1.1 x 0.25		16x516x5
27406	M 1.2 x 0.25		16x5
27408	M 1.4 x 0.3		16x5
27410	M 1.6 x 0.35		16x5
27412	M 1.7 x 0.35		16x5
27414	M 1.8 x 0.35		16x5
27416	M 2 x 0.4		16x5
27418	M 2.2 x 0.45		16x5
27420	M 2.3 x 0.4		16x5
27422	M 2.5 x 0.45		16x5
27424	M 2.6 x 0.45		16x5
27426	M 3 x 0.5		20 x 5
27428	M 3.5 x 0.6		20 x 5
27430	M 4 x 0.7		20 x 5
27432	M 4.5 x 0.75		20 x 7
27434	M 5 x 0.8		20 x 7
27436	M 5.5 x 0.9		20 x 7
27438	M 6 x 1.0		20 x 7
27440	M 7 x 1.0		25 x 9
27442	M 8 x 1.25		25 x 9
27444	M 9 x 1.25		25 x 9
27446	M 10 x 1.5		30 x 11
27448	M 11 x 1.5		30 x 11
27450	M 12 x 1.75		38 x 14
27454	M 14 x 2.0		38 x 14
27456	M 15 x 2.0		38 x 14
27458	M 16 x 2.0		45 x 18
27462	M 18 x 2.5		45 x 18
27464	M 19 x 2.5		45 x 18
27466	M 20 x 2.5		45 x 18
27470	M 22 x 2.5		55 x 22
27474	M 24 x 3.0		55 x 22
27476	M 27 x 3.0		65 x 25
27478	M 30 x 3.5		65 x 25
27480	M 33 x 3.5		65 x 25
27482	M 36 x 4.0		65 x 25
27484	M 39 x 4.0		75 x 30
27486	M 42 x 4.5		75 x 30
27488	M 45 x 4.5		90 x 36
27490	M 48 x 5.0		90 x 36
27492	M 52 x 5.0		90 x 36
27494	M 56 x 5.5		105 x 36
27496	M 60 x 5.5		105 x 36
27498	M 64 x 6.0		120 x 36
27499	M 68 x 6.0		120 x 36
27926	M 3 x 0.5	Form A	25,4
27930	M 4 x 0.7	Form A	25,4
27934	M 5 x 0.8	Form A	25,4
27938	M 6 x 1.0	Form A	25,4
27942	M 8 x 1.25	Form A	25,4
27946	M 10 x 1.5	Form A	25,4
27950	M 12 x 1.75	Form A	25,4
27954	M 14 x 2.0	Form A	38,1
27958	M 16 x 2.0	Form A	38,1
27962	M 18 x 2.5	Form A	38,1
27966	M 20 x 2.5	Form A	38,1
