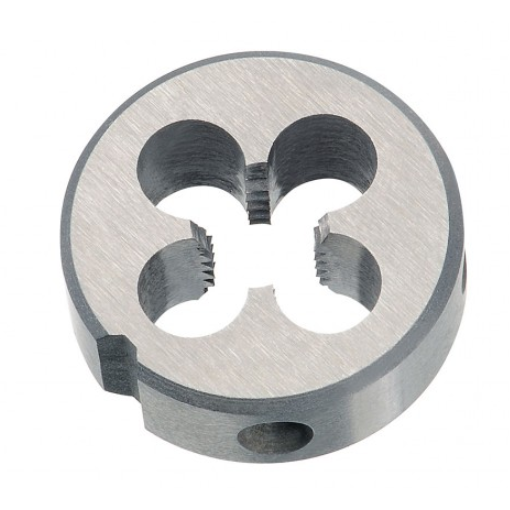

Schneideisen DIN 223 HSS Links 6G M 4

Beschreibung
Hersteller

Schneideisen DIN 223 HSS Links 6G

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 223 (DIN EN 22568)
Form: geschlossene Ausführung (Form B)
Material: HSS
Toleranz: 6g
Gewindenorm: DIN 13

Technische Daten

Artikelnummer	Nennmaß (mm)	Außen-Ø o/d
27216	M 2 x 0.4	16 x 5
27226	M 3 x 0.5	20 x 5
27230	M 4 x 0.7	20 x 5
27234	M 5 x 0.8	20 x 7
27238	M 6 x 1.0	20 x 7
27242	M 8 x 1.25	25 x 9
27246	M 10 x 1.5	30 x 11
27250	M 12 x 1.75	38 x 14
27254	M 14 x 2.0	38 x 14
27258	M 16 x 2.0	45 x 18
27262	M 18 x 2.5	45 x 18
27266	M 20 x 2.5	45 x 18
27270	M 22 x 2.5	55 x 22
27274	M 24 x 3.0	55 x 22
27276	M 27 x 3.0	65 x 25
27278	M 30 x 3.5	65 x 25
27280	M 33 x 3.5	65 x 25
27282	M 36 x 4.0	65 x 25
27284	M 39 x 4.0	75 x 30
27286	M 42 x 4.5	75 x 30
27288	M 45 x 4.5	90 x 36
27290	M 48 x 5.0	90 x 36
27292	M 52 x 5.0	90 x 36
